Одними из наиболее популярных силовых установок, применяемых в организации электроснабжения, являются комплектные трансформаторные подстанции (КТП). Сборка такого оборудования осуществляется на базе одного преобразователя энергии, который подбирается с учетом нагрузки в точке потребления и необходимым уровнем защиты от перепадов напряжения. В числе обязательных требований, обеспечивающих штатный режим работы установок – строительство фундамента для КТП. Формирование надежного основания обеспечивает необходимую устойчивость конструкции, в том числе во время катаклизмов и компенсирует вибрационные эффекты, возникающие в ходе эксплуатации оборудования.
Базовые факторы выбора технологии обустройства станций
Неотъемлемым этапом монтажа трансформаторных подстанций является формирование фундамента. Технология возведения основания определяется характеристиками оборудования (габаритными размерами, весом и назначением), а также свойствами грунта в месте размещения.
В числе требований, которые определяют подход к строительству оснований, - тип сборки. Согласно основной классификации комплектных трансформаторных подстанций, определяется фундамент КТП. Это тяжелые основания для воздушных линий, более легкие для кабельных. Существуют и специфические запросы для фундамента, такие как организация технологического углубления для сбора масла или количество свайных элементов.
Типы КТП заводской сборки:
Станции киоскового типа. Устанавливаются вне зданий и сооружений, оснащаются одним или двумя трансформаторами необходимой потребителям мощности. Могут иметь несколько назначений: это прием и преобразование электрической энергии, транзит на дальние расстояния или организация снабжения в точке ввода к потребителям. В зависимости от решаемых задач могут иметь несколько исполнений, например, с воздушным или кабельным вводами/выводами. Обычно фундамент под КТП киоскового типа обустраивается на основе свай, - наиболее надежное основание. При таком площадка для размещения подстанции может характеризоваться нестабильным грунтом;
Сборки контейнерного типа. Наиболее удобный формат обустройства станции снабжения, при котором обеспечивается удобное обслуживание модернизация или перебазирование промышленных мощностей. Подстанции контейнерного типа наиболее популярны для эксплуатации в удаленных районах - месторождениях полезных ископаемых или населенных пунктах, находящихся в районах крайнего севера;
Мачтовые подстанции. Имеют ограничения по мощности, поэтому предназначены для организации снабжения небольших объектов. При монтаже таких КТП конструктивная нагрузка перераспределяется, поэтому для монтажа достаточно будет подготовить облегченный фундамент под КТП. К этой же категории следует отнести столбовые конструкции как одну из облегченных разновидностей мачтовых сборок. Мощность таких подстанций не превышает 100 кВА.
Общие требования к обустройству фундаментальных конструкций
Вне зависимости от выбранной технологии строительства основания под КТП, следует учитывать стандартные нормативы возведения. В числе технических запросов соблюдение уклона для самой КТП, который предупредит скопление влаги и масла на поверхности площадки, в том числе во время аварийного сброса. Стандартно высоковольтное оборудование должно размещаться на удалении от жилых и производственных объектов не меньше чем на 10 метров.
Требования к фундаментальной части:
Высота основания над уровнем грунта - от 0,2 метра. Зависит от типа установки;
Строго горизонтальный профиль поверхности;
Наличие маслосборного заглубления;
Схема размещения опор должна включать как минимум четыре столба (сваи). Расстояние между опорными элементами не должно превышать 2 метров.
Типы фундаментов для комплектных трансформаторных подстанций (КТП)
В практике современного строительства оснований для наружного размещения технологического оборудования используется несколько технологий. До сих пор применяется фундамент под КТП, формируемый из металлических лежней. Форма металлической арматуры Т-образная. Верхняя полка размещается на заглублении, а для приема конструкции будет задействована вертикальная часть. При таком подходе существенно экономится время на обустройство фундамента, при этом необходима предварительная подготовка грунта. Количество элементов арматуры (лежней) и схема размещения определяются размерами комплектной подстанции.
Более современный и долговечный тип фундамента - монолитный. Технология используется для массивных сборок подстанций, имеющих несколько трансформаторов. При проведении монтажных работ КТП на фундамент из блоков ФБС дополнительно экономится время за счет отсутствия необходимости проведения подготовительных грунтовых работ. Обустройство осуществляется следующим способом: заблаговременно подготовленная схема столбов заливается бетонным раствором, после застывания площадка готова к размещению оборудования.
Фундамент КТП ФБС имеет существенное отличие от монолита, поскольку собирается непосредственно на месте эксплуатации из одинаковых элементов. После укладки железобетонных изделий формируется армированный пояс. Его основная задача будет заключаться в равномерном распределении нагрузки по всему периметру основания. На практике укладка блоков осуществляется при помощи крана, остальные элементы закладываются вручную согласно выбранной технологии. Под КТП используется классический ленточный контур фундамента или сплошная укладка. Из особенностей обустройства следует отметить необходимость проведения подготовительных работ, утепления и гидроизоляции блоков.
Современный свайно-винтовой фундамент для КТП

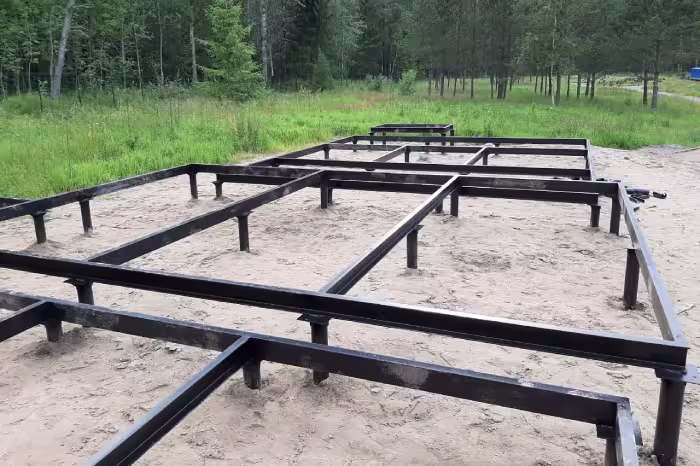

В числе новых технологий, применяемых для монтажа трансформаторных подстанций, - метод свайной закладки. Вместе с принимаемым решением купить КТП киоскового типа, заказчики уже ориентирован на этот способ закладки фундамента. Использование технологии снимает ограничения на качество грунта, экономит время и средства, значительно продлевает общий срок эксплуатации подстанции. Этап монтажа сводится к забуриванию сваи в месте размещения подстанции. Площадка обычно готова в течение рабочих суток.
Особенности фундамента КТП киоскового типа
По условиям эксплуатации комплектная высоковольтная подстанция эксплуатируется снаружи зданий и сооружений, испытывает на себе климатические факторы местности. На практике для размещения КТП киоскового типа достаточно точечной укладки 4 ФБС под каждый угол конструкции (или из расчета на одну единицу высоковольтного оборудования). Если планируется размещение двухтрансформаторной подстанции, принимающая способность фундамента должна быть увеличена. Можно сформировать основание из 8 блоков ФБС или обустроить монолитную подушку. Для массивных сборок дополнительно используется заблаговременная подготовка котлована в вид укладки слоя песка, щебня. В любом случае необходимо будет удачно совместить технические запросы и не допустить удорожание проекта.
