ТМГ 400 кВА

Код исполнения

400 кВА 6/0,23 кВ

МЭТЗ им. В.И. КозловаВ наличии

Трансформатор ТМГ 400 кВА — мощное и надежное масляное герметичное оборудование для промышленных сетей среднего напряжения. Конструкция с гофрированным баком обеспечивает эффективное масляное охлаждение. Оснащен системой контроля уровня масла и защиты от избыточного давления. Предназначен для работы в суровых климатических условиях при температурах от -60°С до +45°С. Проверенное качество от Минского завода МЭТЗ. Ключевые модификации: ТМГ 400 кВА 10/0.4 кВ и ТМГ 400 кВА 6/0.4 кВ.

Цена:

Цену уточняйте у менеджера

Для данного товара есть аналог:

Смотреть аналог

Конфигурация

Напряжение сторон ВН/НН

Технические характеристики

ТипМасляные
СерияТМГ
Мощность400кВА
Напряжение стороны ВН6кВ
Напряжение стороны НН0.23кВ
Схема и группа соединения обмотокУн/Д-11мм
Потери х.х.830Вт
Потери к.з.5400Вт
Напряжение к.з.4,5%
Масса масла305кг
Полная масса1255кг
Габариты (Д*Ш*В)1350*855*1415

ТМГ 400 — трансформатор масляный герметичный мощностью 400 кВА. Предназначен для преобразования электрической энергии в сетях переменного тока в условиях умеренного и холодного климата. Трансформаторы ТМГ 400 производства Минского электротехнического завода (МЭТЗ им. В.И. Козлова) заслужили репутацию надежного и долговечного оборудования с отличными эксплуатационными характеристиками.

Конструкция и технические особенности

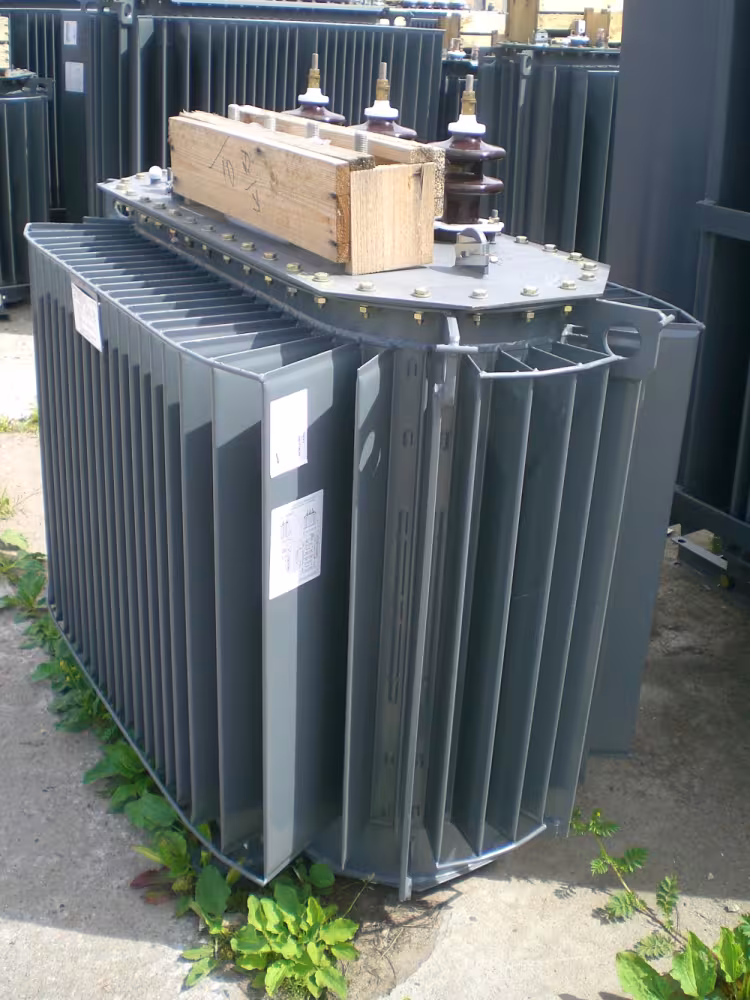

ТМГ 400 кВА представляет собой цельную герметичную конструкцию. Силовой магнитопровод с обмотками размещен внутри прочного гофрированного стального бака. Пространство гофр заполнено специальным трансформаторным маслом, которое обеспечивает эффективную изоляцию и отвод тепла. Для безопасной эксплуатации трансформаторы серии ТМГ 400 оснащены поплавковым маслоуказателем для визуального мониторинга уровня масла и предохранительным клапаном, автоматически стравливающим избыточное давление.

Модификации трансформатора ТМГ 400 кВА

Серия представлена широким спектром вариантов напряжений:

ТМГ 400 кВА 6/0,23 кВ
ТМГ 400 кВА 6/0,4 кВ
ТМГ 400 кВА 8,15/0,38 кВ
ТМГ 400 кВА 10/0,23 кВ
ТМГ 400 кВА 10/0,4 кВ
ТМГ 400 кВА 15/0,4 кВ
ТМГ 400 кВА 27,5/0,4 кВ
ТМГ 400 кВА 35/0,4 кВ

Условия эксплуатации

Климатический диапазон: от экстремально низких -60°С до высоких +45°С.
Максимальная высота установки: до 1000 метров над уровнем моря.
Требования к среде: невзрывоопасная атмосфера, отсутствие агрессивных химических испарений, токопроводящей или металлической пыли. Запрещена эксплуатация в условиях сильных вибраций, механических ударов и регулярной тряски.

Строгое соблюдение данных условий является залогом длительного и безотказного срока службы трансформатора ТМГ 400 кВА без необходимости проведения внепланового технического обслуживания.

Современный аналог — ТМГ 11 400 кВА

Классическая и проверенная серия ТМГ 400 кВА продолжает оставаться востребованной. При этом в актуальной производственной линейке Минского завода МЭТЗ ей соответствует более совершенная серия ТМГ 11 400 кВА.

Трансформатор ТМГ 11 400 кВА — это прямой, современный и эффективный аналог. Он наследует все ключевые достоинства базовой модели (герметичность, надежность, широкий рабочий диапазон), полностью соответствует современным стандартам и предлагает улучшенные эксплуатационно-технические показатели. Для вновь создаваемых энергообъектов, модернизации и замены устаревшего оборудования мы рекомендуем выбирать именно модель ТМГ 11 400 кВА.
