ТМГ 630 кВА
ТМГ 630 — трансформатор масляный герметичный мощностью 630 кВА. Предназначен для преобразования электрической энергии в сетях переменного тока, в условиях умеренного и холодного климата. Трансформаторы ТМГ 630 производства Минского электротехнического завода хорошо зарекомендовали себя в плане надежности и эксплуатационных характеристик.
Конструкционные особенности

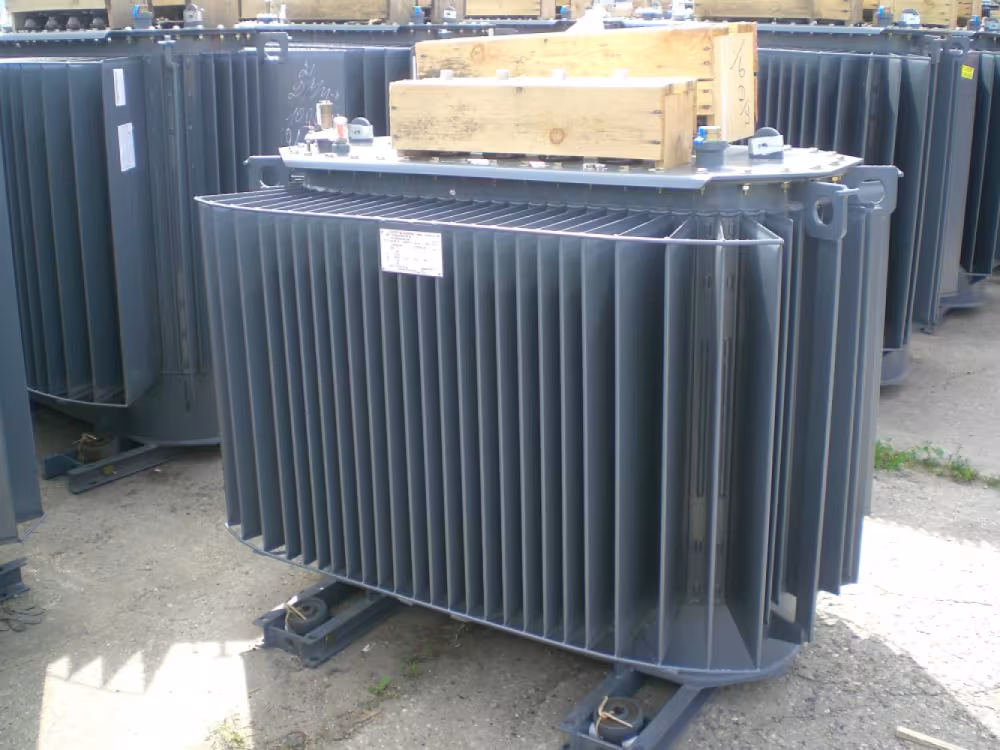

ТМГ 630 представляет собой герметичный гофрированный бак, внутри которого располагаются обмотки. Емкость гофр бака заполнена дегазированным маслом, выполняющим функции охлаждения и изоляции. Среди ключевых конструктивных особенностей:
Прочный герметичный корпус исключает течь масла и упрощает обслуживание
Обмотка низшего напряжения выполнена из алюминиевой фольги (не из проволоки), что обеспечивает дополнительную механическую и электрическую надежность
Жидкостный термометр в гильзе для точного измерения температуры верхних слоев масла
Поплавковый маслоуказатель для визуального контроля уровня масла
Отсутствие маслорасширителя благодаря эластичным стенкам гофрированного бака, компенсирующим тепловое расширение масла
Преимущества трансформатора ТМГ 630 кВА
Простота обслуживания: Масло заливается в условиях глубокого вакуума, не требует замены и очистки от шлаков в процессе эксплуатации. Герметичная конструкция минимизирует необходимость обслуживания.
Повышенная надежность: Герметичность полностью исключает риск утечки масла. Эластичные стенки бака компенсируют тепловое расширение масла.
Устойчивость к перегрузкам: Конструкция трансформатора обеспечивает высокую стойкость к ударным токам короткого замыкания и эксплуатационным перегрузкам.
Длительный срок службы: При соблюдении условий эксплуатации трансформатор ТМГ 630 кВА рассчитан на работу свыше 30 лет без необходимости ревизий.
Модификации трансформатора ТМГ 630 кВА
Серия представлена следующими вариантами напряжений:
ТМГ 630 кВА 6/0,4 кВ
ТМГ 630 кВА 10/0,4 кВ (наиболее распространенная модель)
ТМГ 630 кВА 20/0,4 кВ
Условия эксплуатации ТМГ 630 кВА
Оборудование может быть установлено в местности с колебаниями температуры от -60 до +45 °С. Высота не должна превышать 1000 метров над уровнем моря. Окружающая среда должна быть химически пассивной, не взрывоопасной, без содержания агрессивных паров или токопроводящей пыли. Недопустимо воздействие на трансформатор сильных вибраций, механических ударов или регулярной тряски.
Важная информация о современном аналоге
Классическая и проверенная серия трансформаторов ТМГ 630 кВА в модификациях 6/0,4 кВ и 10/0,4 кВ в производственной линейке Минского завода МЭТЗ им. В.И. Козлова успешно заменена на более совершенный аналог — ТМГ 21 630 кВА.
Трансформатор ТМГ 21 630 кВА является прямым современным преемником, сохраняя все преимущества предшественника (герметичность, надежность, долгий срок службы) и соответствуя актуальным техническим стандартам. Для новых проектов, модернизации и замены оборудования рекомендуется рассматривать модель ТМГ 21 630 кВА.
