Классификация силовых трансформаторов

Благодаря своим функциональным возможностям трансформатор имеет широкую область практического применения. Силовой трансформатор предназначен для преобразования напряжения переменного тока через магнитопровод. Существует общепризнанная система классификации устройства в зависимости от определенных параметров. Рассмотрим типологию более детально:

• по числу фаз;

Деление происходит на однофазные и трехфазные, где вторые более популярны.

• по количеству обмоток;

Стандартно выделяют двух- и трех- обмоточные. Количество может варьироваться в большую или меньшую сторону.

• по целевому назначению;

Повышающие или понижающие. В первом случае предназначение — это работа с высоковольтными линиями, которая становится реальной за счет внутренней специфики конструкции (первичная обмотка с низким напряжением, вторичная с высоким). Касательно последующего вида — все наоборот.

• по климатическому исполнению;

Для внутренней установки (в помещении или специально выделенном здании) и наружной (на улице).

• по конструктивным особенностям;

Отталкиваясь от характера работы, существует несколько видов:

1. Автотрансформаторы — изменение напряжения обеспечивается отводами от единственной обмотки.

2. Трансформаторы распределительные.

• по мощности;

1. до 100 кВА;

2. от 160 до 630 кВА;

3. от 1000 до 6 300 кВА;

4. более 10 000 кВА;

5. больше 40 000 кВА;

6. выше 100 000 кВА.

Типы силовых трансформаторов по способу охлаждения

Определиться с необходимой моделью эффективнее всего с учетом классификации данного характера. Выделяют 3 разновидности:

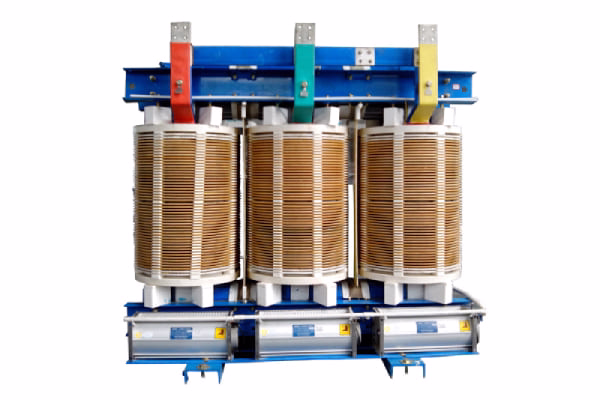

• сухие трансформаторы (маркировка буквой С);

Восстановление температурного баланса происходит за счет воздушного охлаждения, когда дополнительно к обмотке заливается эпоксидная смола. Сухой тип предусматривает естественную циркуляцию воздушного пространства и бывает:

1. открытого исполнения (С).

2. с защищенным корпусом (СЗ).

3. герметичного исполнения (СГ).

4. воздушное с дутьем (СД).

Они подходят для использования в помещениях, где конденсация влаги в воздухе соответствует норме – встраиваются в жилых домах, общественных центрах, аквапарках, в строениях с высокими требованиями к пожарной безопасности и взрывоопасностью.

Преимущества: не требуется обязательный сервисный осмотр, безопасны из-за наличия защитного кожуха и хорошей изоляции. Сухой трансформатор можно приблизить к месту потребления, что позволяет снизить потери электроэнергии на низкой стороне потребителя.

• силовые масляные трансформаторы;

Магнитная система опускается в масло, и его циркуляция создает условие равномерного охлаждения. Есть такие способы восстановления теплового баланса:

1. естественный круговорот масла и воздуха(М).

2. воздух принудительно, масло естественно (Д).

3. воздух естественно, масло принудительно (МЦ).

4. принудительно и воздух, и масло (ДЦ).

5. вода принудительно, масло естественно (МВ).

6. вода и масло принудительно (Ц).

Среди плюсов моделей:  широкий диапазон рабочих температур, хорошо переносят длительную перегрузку. Их технические особенности обуславливают причину активного использования на больших предприятиях и местах с высоким уровнем энергопотребления.

• жидкостные.

Температура подводится к норме посредством обращения жидких диэлектриков, двумя способами: естественно (Н), через дутье (НД).

Ключ расшифровки: буквой М помечается масляная система охлаждения, Д — естественное охлаждение масла, сопровождаемое дутьем, ДЦ — как и предыдущее положение, только принудительный обдув, Ц — масляно –водное охлаждение, НЦ —  масляно-водяной тип охлаждения, с принудительной циркуляцией масла и воды по отдельным трубам радиаторов охлаждения, Н — негорючее заполнение.
