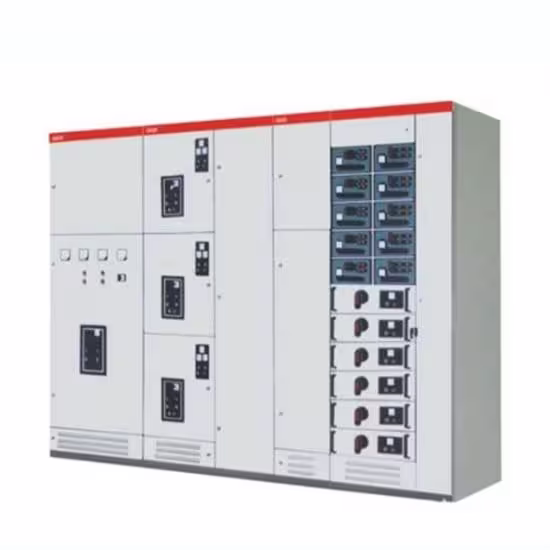

Комплектная трансформаторная подстанция является основным решением, используемым в организации электроснабжения. Это набор оборудования, главным компонентом которого является трансформатор. В наши дни комплектная трансформаторная подстанция (КТП) встречается в каждом населенном пункте, на промышленных объектах.
Особенности силовой установки
Комплектная трансформаторная подстанция представляет собой оборудование, полностью готовое к работе. Металлический корпус надежно защищает внутренние компоненты системы, обеспечивает возможность работы на открытой местности. Монтаж и подключение подстанции осуществляются службами эксплуатирующих организаций. В числе преимуществ силовой установки компактность, простота эксплуатации и обслуживания. КТП любой мощности безопасны и экономичны.
Виды трансформаторных подстанций
Основной ассортимент КТП представлен столбовыми, киосковыми и мачтовыми установками. Каждая из них подбирается под условия эксплуатации согласно особенностям исполнения и техническим характеристикам:
1. КТП киоскового типа. Самый популярный тип исполнения. Комплекты готовы к эксплуатации при выходе с завода. На базе киосковых КТП работают силовые трансформаторы сухого или масляного типа в диапазоне мощности от 25 до 25000 кВа. Допускается применение нескольких вспомогательных приборов. В шкафном формате комплектной трансформаторной подстанции может размещаться оборудование с проходным или проходным способом доступа. Наружный тип установки исключает риск возгорания на промышленных объектах, элементах городской или сельской инфраструктуры.
2. КТП мачтового типа. Представляет собой сборно-сварную конструкцию для использования в составе энергосетей с верхним типом подключения. Основным силовым агрегатом является сухой или масляный трансформатор. Учитывая ограниченное количество вспомогательных приборов (не более 1), мощность подстанции находится в диапазоне от 25 до 250 кВа. КТП мачтового типа обеспечивают безопасную эксплуатацию участков энергосетей в поселках городского типа и деревнях.
3. КТП столбовые. Изготавливаются на базе одного трехфазного или однофазного трансформатора. Аналогичные по мощности мачтовым подстанциям, чаще применяются для оснащения поселений или фермерских хозяйств. Вид эксплуатации установки наружный, исполнения - тупиковый.
4. Сельхозки или КТП шкафного типа. Узнаваемые силовые установки с конструктивным исполнением в виде двух металлических боксов (НН и ВН). Внутри располагается один трансформатор, задающие мощность в диапазоне от 16 до 250 кВа.
5. КТП передвижные. При обеспечении полевых работ, процессов в горнодобывающей промышленности (карьерах) и других типах разработок используются именно эти силовые установки. Мощность в пределах от 25 до 1000 кВа обеспечивается одним или двумя трансформаторами, заключенным в металлический шкаф на салазках. Для развертывания подстанции необходимо минимум времени при условии сервисного сопровождения.
6. КТП внутрицеховые. В целях обеспечения сохранности и организации ограниченного доступа на ответственных производствах применяются именно такие типы установок. Увеличенная до 2500 кВа мощность, возможность закрывания секций и увеличения количества трансформаторов.
В современных условиях нередко можно встретить особые модификации подстанций. Силовые установки КТПНУ и БКТП имеют модульное исполнение, облегчающие проведение сервисных работ, обеспечивающие возможность длительного пребывания оператора обслуживающего персонала внутри бокса.
Условия эксплуатации КТП
Высота над уровнем моря: 1000 м;
Температура воздуха:
с масляным силовым трансформатором: -40° С +40° С;
с сухим силовым трансформатором: -1° С +40° С;
Относительная влажность воздуха при t=20° С : 80%;
Окружающая среда: взрыво-, пожаробезопасная;
Скорость ветра: не более 36 м/с;
Срок службы: более 25 лет.
Типовая конструкция КТП
Шкаф ввода высокого напряжения (ШВВ);
Масляный или сухой силовой трансформатор (СТ);
Распределительное устройство низкого напряжения (РУНН), в состав которого входят: — шкаф ввода (ШНВ); — шкаф отходящих линий (ШНЛ); — шкаф секционного выключателя (ШНС);
Токопровод высокого напряжения (ВВ), соединяющий ШВВ и СТ по стороне ВН;
Токопровод низкого напряжения (НВ), соединяющий СТ и РУНН (ШНВ) по стороне НН.
