Технические характеристики трансформаторов типов ОМ, ОМП, ОМГ

Трансформаторы однофазные типов ОМ, ОМП, ОМГ предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других однофазных потребителей электроэнергии.

Трансформаторы предназначены для работы в условиях умеренного (от плюс 40 до минус 45 °С), холодного или умеренно-холодного (от плюс 40 до минус 60 °С) климата.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.

Схема и группа соединения 1/1-0. Номинальная частота 50 Гц. Регулирование напряжения трансформаторов осуществляется на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмоток.

Пределы регулирования напряжения на стороне ВН:

• для трансформаторов ОМП от плюс 5% до минус 2х5%

• для трансформаторов ОМ-1 ‚25/10, ОМ - 2,5/10 ±5%

• для трансформаторов ОМ-2,5/27,5, 0М-4/27,5 ±2х2,5%

• для трансформаторов ОМГ номинальные напряжения ответвлений при холостом ходе составляют 27500 - 26250 - 25000 В.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвления +10%: потери холостого хода +15%; полная масса +10%.

Технические характеристики трансформаторов типов ОМ, ОМГ, ОМП

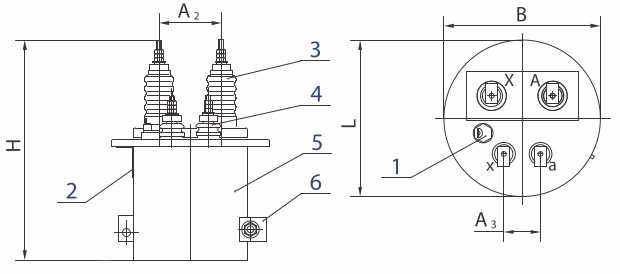

Схема трансформаторов типов ОМ - 0,25/3

1. пробка для заливки и слива масла;

2. табличка;

3. ввод ВН;

4. ввод НН;

5. бак;

6. зажим заземления.

Схема трансформаторов типовОМ - 1,25/10; ОМ - 2,5/10

1. пробка для слива и отбора пробы масла;

2. табличка;

3. бак;

4. серьга для подъема трансформатора;

5. предохранительный клапан;

6. ввод ВН:

7. ввод НН;

8. пробивной предохранитель (устанавливается по заказу потребителя);

9. зажим заземления;

10. маслоуказатель;

11. блок переключения ответвлений обмотки НН;

12. скоба (устанавливается по заказу потребителя).

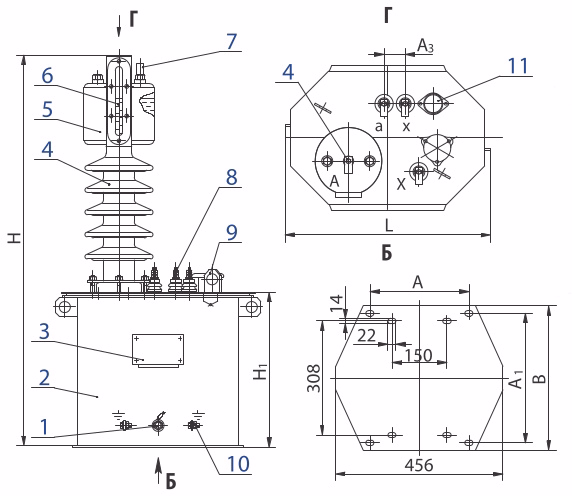

Схема трансформаторов типов ОМП - 4/10; ОМП - 10/10

1. бак;

2. ввод НН;

3. пробивной предохранитель (устанавливается по заказу потребителя);

4. маслоуказатель;

5. серьга для подъема трансформатора;

6. ввод ВН;

7. табличка;

8. пробка для слива и отбора пробы масла;

9. зажим заземления;

10. планка переключения ответвлений обмотки ВН.

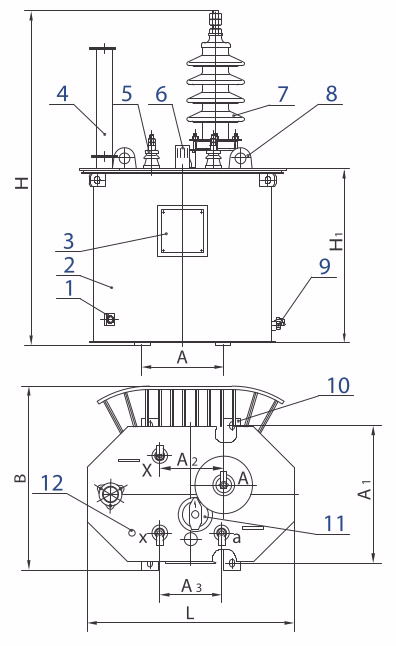

Схема трансформаторов типов ОМ - 2,5/27,5; ОМ - 4/27,5

1. пробка для слива и отбора пробы масла;

2. бак;

3. табличка;

4. ввод ВН:

5. маслорасширитель;

6. маслоуказатель;

7. предохранительный клапан;

8. ввод НН:

9. серьга для подъема трансформатора;

10. зажим заземления;

11. блок переключения ответвлений обмотки НН.

Схема трансформаторов типов ОМГ - 10/27,5

1. зажим заземления;

2. бак;

3. табличка;

4. патрубок для заливки масла;

5. ввод НН;

6. маслоуказатель;

7. ввод ВН;

8. серьга для подъема трансформатора;

9. пробка сливная;

10. пластина для крепления трансформатора;

11. переключатель;

12. гильза.
