ОМГ 10 кВА

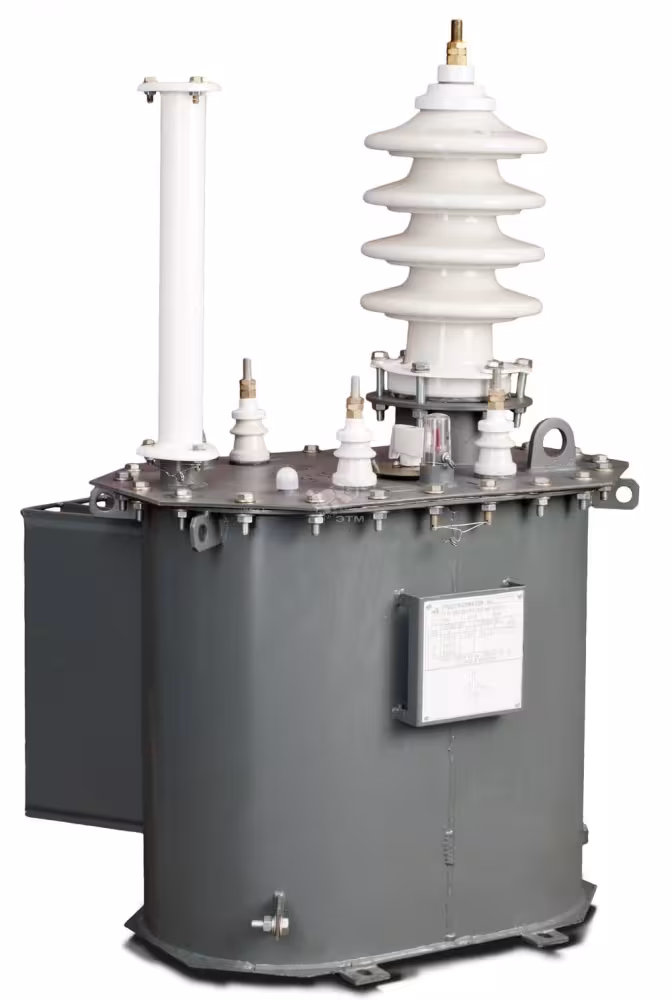

Трансформатор ОМГ 10 кВА — это однофазное герметичное масляное оборудование от Минского электротехнического завода, предназначенное для преобразования напряжения 27,5 киловольт в стандартные 230 вольт. Такое исполнение традиционно востребовано на железнодорожном транспорте — именно 27,5 кВ используется в тяговых сетях для питания поездов, а трансформаторы серии ОМГ обеспечивают энергией устройства автоматики, связи и прочие системы, работающие от однофазной сети.

Главная особенность этой модели — герметичная конструкция. В отличие от обычных масляных трансформаторов, здесь нет маслорасширителя. Его роль выполняет гофрированный бак: стенки бака имеют складчатую форму, которая позволяет им расширяться и сжиматься при изменении температуры масла. Масло внутри залито полностью, без воздушной подушки, поэтому оно не окисляется, не испаряется и не требует долива или контроля уровня. Всё это заметно повышает надёжность и снижает потребность в обслуживании.

Потери холостого хода у этой модели — 70 Вт, короткого замыкания — 285 Вт, напряжение короткого замыкания — 5,5%. Схема и группа соединения обмоток — 1/1-0. Полная масса трансформатора составляет 260 кг, из которых 71 кг приходится на масло. Габариты: 670 мм в длину, 620 мм в ширину, 1120 мм в высоту.

Климатическое исполнение позволяет использовать трансформатор и в регионах с мягким климатом, и там, где зимы суровые. Он рассчитан на температуру от +40 до –45°С в умеренном климате и до –60°С в холодных районах. Устанавливать его можно только в местах без взрывоопасной среды, без избыточной пыли и без постоянной вибрации, которая может нарушить работу. Высота монтажа — не более 1000 метров над уровнем моря. Номинальная частота — 50 Гц. Регулировать напряжение можно переключением ответвлений обмоток, но только на полностью обесточенном трансформаторе (регулирование ПБВ).
