Технические характеристики ТМГ 33

Решая актуальные вопросы энергосбережения, мы предлагаем новую разработку трансформаторы ТМГ33 мощностью 63...630 кВ·A. Данная серия трансформаторов была разработана в соответствии со стандартам ПАО «РОССЕТИ» СТО 34.01-3.2-011-2017 «Трансформаторы силовые распределительные 6-10 кВ мощностью 63-2500 кВ·А. Требования к уровню потерь холостого хода и короткого замыкания». Уровень потерь холостого хода и короткого замыкания в данной серии трансформаторов соответствует классу энергоэффективности Х2К2. Класс энергоэффективности Х2К2 удовлетворяет требованиям Постановления Правительства Российской Федерации от 17.06.2015 № 600 «Об утверждении перечня объектов и технологий, которые относятся к объектам и технологиям высокой энергетической эффективности».

Трехфазные масляные трансформаторы ТМГ33 предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ± 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа.

Для предотвращения возникновения избыточного давления в баке сверх допустимого в трансформаторах устанавливается предохранительный клапан.

Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра, которым трансформаторы комплектуются по заказу потребителя.

Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.

Вводы и отводы нейтрали обмоток НН трансформаторов рассчитаны на продолжительную нагрузку током, равным 100% номинального тока обмотки НН.

Трансформаторы комплектуются транспортными роликами (63, 100 и 160 кВ·А - по заказу потребителя) для перемещения трансформатора в продольном и поперечном направлениях.

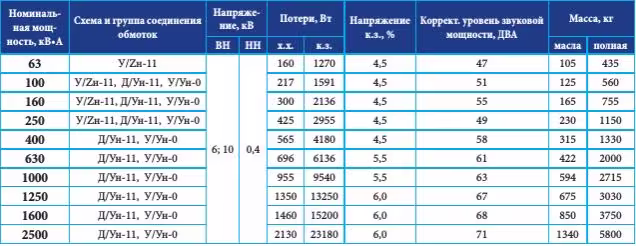

Характеристики трансформаторов ТМГ 33 63 - 2500 кВ·А

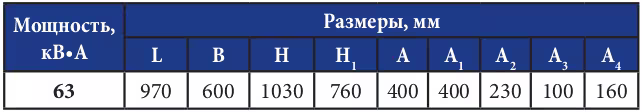

Трансформаторы ТМ Г 33 мощностью 63 кВ·А

1. патрубок для заливки масла;

2. предохранительный клапан;

3. ввод ВН;

4. ввод НН;

5. маслоуказатель;

6. серьга для подъема трансформатора;

7. гильза термометра;

8. табличка;

9. бак;

10. зажим заземления;

11. пробка сливная;

12. переключатель;

13. предохранитель (устанавливается по заказу).

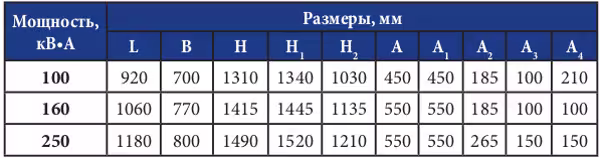

Трансформаторы ТМГ 33 мощностью 100 - 250 кВ·А

1. ролик транспортный (устанавливается в трансформаторах мощностью 250 кВ·А по заказу потребителя в трансформаторах мощностью 160 кВ·А);

2. зажим заземления;

3. пробка сливная;

4. бак*;

5. табличка;

6. серьга для подъема трансформатора;

7. ввод BН;

8. ввод HН;

9. мановакуумметр;

10. пробивной предохранитель (устанавливается по заказу);

11. термометр манометрический;

12. переключатель.

* - графика рисунка соответствует трансформатору мощностью 250 кВ·А

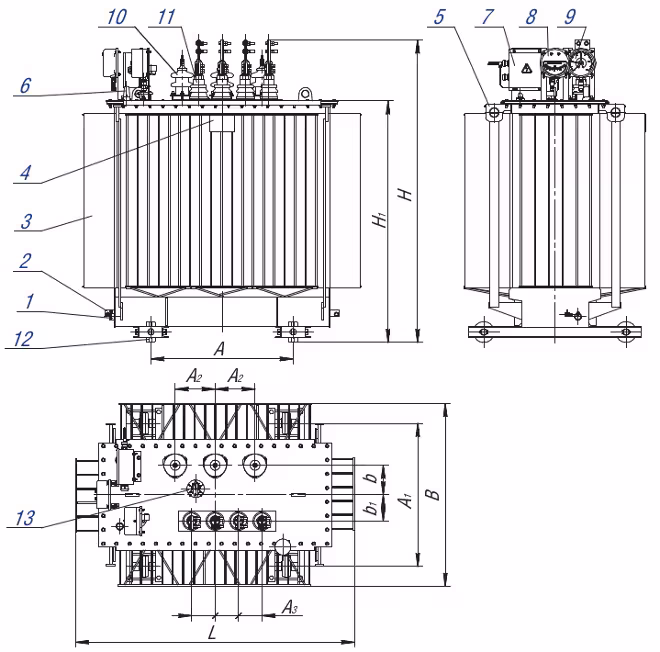

Трансформаторы ТМГ 33 мощностью 400 - 630 кВ·А

1. пробка сливная;

2. зажим заземления;

3. бак*;

4. табличка;

5. серьга для подъема трансформатора;

6. маслоуказатель;

7. коробка зажимов;

8. термометр манометрический;

9. мановакуумметр;

10. ввод ВН;

11. ввод НН;

12. ролик транспортный;

13. переключатель.

* - графика рисунка соответствует трансформатору мощностью 630 кВ·А

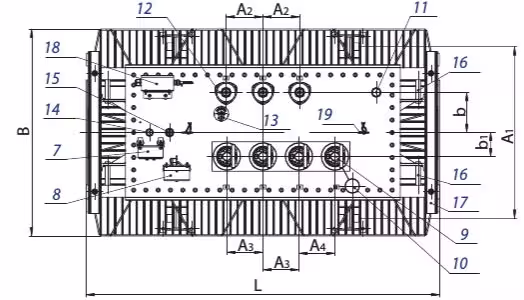

Трансформаторы ТМГ 33 мощностью 2500 кВ•А

1. ролик транспортный;

2. пробка для слива масла;

3. зажим заземления;

4. бак;

5. табличка;

6. патрубок для заливки масла;

7. термометр манометрический;

8. мановакуумметр;

9. вводы НН;

10. пробивной предохранитель (устанавливается по заказу потребителя);

11. предохранительный клапан;

12. вводы ВН;

13. переключатель;

14. гильза для термометра;

15. маслоуказатель;

16. узел для подъёма трансформатора;

17. узел для крепления трансформатора при транспортировании;

18. коробка зажимов;

19. серьга для подъёма крышки.
