Особенности данных КТП:
высоковольтный ввод в подстанцию - воздушный;
выводы отходящих линий - кабельные;
максимальное количество отходящих линий - десять;
комплектация КТП совмещенным счетчиком активной и реактивной энергии.
Основные технические параметры КТПТАС мощностью 630 кВА
Примечание: По требованию заказчика схема и группа соединения обмоток трансформатора, а также токи и количество отходящих фидеров могут быть изменены.
*По согласованию с заказчиком.

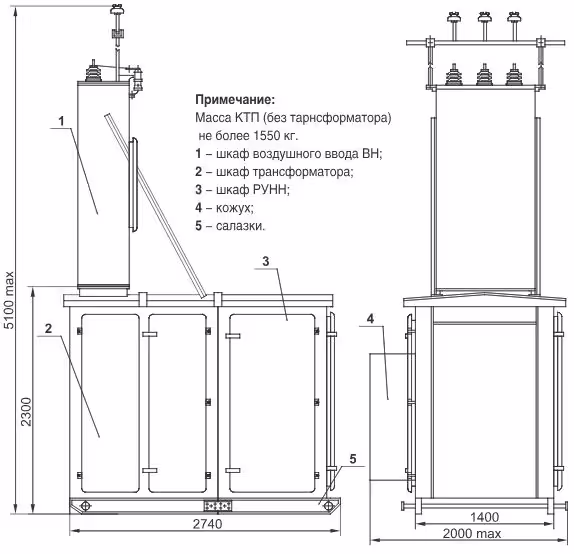

Габаритные размеры и масса КТПТАС мощностью 630 кВА
Разметка отверстий в КТПТАС мощностью 630 кВ•А для крепления на фундаменте и ввода кабелей НН
Примечание к схеме:
салазки;
шкаф трансформатора (с трансформатором при его заказе);
шкаф РУНН.
Схема электрическая принципиальная КТПТАС мощностью 630 кВА
Заключение
Система менеджмента качества проектирования, разработки, производства и поставки трансформаторов и комплектных трансформаторных подстанций сертифицирована международным органом по сертификации «DEKRA», Германия (№ 99535 от 01.01.2000), на соответствие МС ИСО 90071:2015 и национальным органом по сертификации БелГИСС (№ ВУ/112 05.0.0.0034 от 24.12.1999) на соответствие СТБ ISO 9001-2015.
Силовые трансформаторы соответствуют международным стандартам серии МЭК 60076 и сертифицированы Европейским нотифицированным органом «Словацкий электротехнический институт EVPU» (сертификаты соответствия № 00547/101/1/2005, № 00548/101/1/2005).
Материалы настоящего каталога носят исключительно информационный характер и не могут служить основанием для предъявления производителю каких-либо претензий. Производитель оставляет за собой право изменения изложенной информации и не несет ответственности за использование информации, почерпнутой из настоящего каталога третьими лицами, либо из устаревших версий данного каталога.
Предприятие выполняет по заказу шеф-монтажные и пусконаладочные работы изготавливаемой заводом продукции на объектах заказчиков (потребителей).
