Технические характеристики КТПТАС, КТППАС мощностью 63-400 кВА

Основные технические параметры КТПТАС, КТППАС мощностью 63-400 кВА

Примечание: По требованию заказчика схема и группа соединения обмоток трансформатора, а также токи и количество отходящих фидеров могут быть изменены.

*По согласованию с заказчиком.

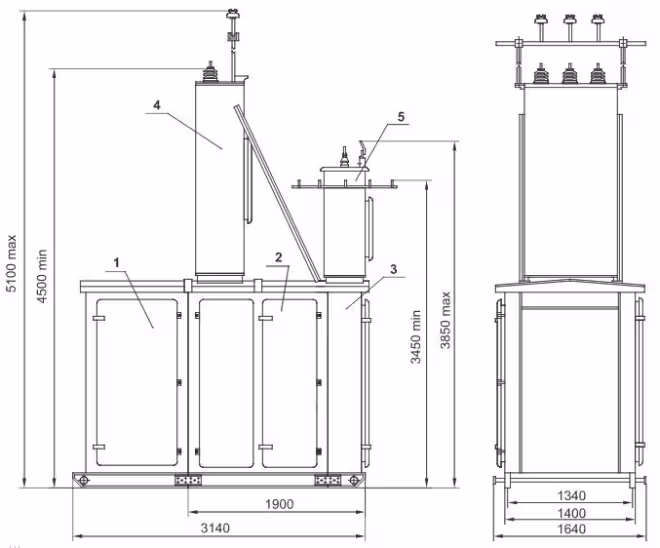

Габаритные размеры и масса КТПТАС мощностью 63...250 кВ•А

Примечание к схеме:

Масса без трансформатора не более:

• КТП с кабельным вводом - 1880 кг;

• КТП с воздушным вводом - 1630 кг.

1. шкаф трансформаторного ввода (для КТП с кабельным вводом ВН);

2. шкаф трансформатора и РУНН;

3. шкаф воздушного ввода ВН (для КТП с воздушным вводом ВН);

4. шкаф воздушных выводов НН (для КТП с воздушными и воздушно- кабельными выводами НН);

5. силовой трансформатор (устанавливается по заказу);

6. отсек силового трансформатора;

7. отсек РУНН.

Разметка отверстий в КТПТАС (с воздушным вводом) мощностью 63...250 кВ•А для крепления на фундаменте и ввода кабелей НН

1. отсек трансформатора;

2. отсек РУНН.

Разметка отверстий в КТПТАС (с кабельным вводом) мощностью 63...250 кВ•А для крепления на фундаменте и ввода кабелей ВН, НН

Примечание к схеме:

1. шкаф трансформаторного ввода;

2. отсек трансформатора;

3. отсек РУНН.

Габаритные размеры и масса КТПТАС мощностью 400 кВ•А

Примечание к схеме:

Масса КТП с трансформатором, кг, не более:

• с воздушным вводом - 2850;

• с кабельным вводом - 3350.

1. шкаф трансформаторного ввода (для КТП с кабельным вводом);

2. шкаф трансформатора;

3. шкаф РУНН;

4. шкаф воздушного ввода ВН (для КТП с воздушным вводом);

5. шкаф воздушных выводов НН (для КТП с воздушными выводами).

Разметка отверстий в КТПТАС (с кабельным вводом) мощностью 400 кВ•А для крепления на фундаменте и ввода кабелей НН

Примечание к схеме:

• шкаф трансформаторного ввода;

• шкаф трансформатора;

• шкаф РУНН.

Схема электрическая принципиальная КТПТАС мощностью 63...400 кВ•А

Примечание к схеме:

• В КТП с кабельным вводом отсутствуют ограничители перенапряжений FV1-FVЗ.

• В КТП с воздушным вводом отсутствует SB1.

• В КТП с кабельными выводами отсутствуют реле тока КА1-КА4 и ограничители перенапряжений FV4-FV6.

• Линии №3 и №4 имеют кабельные выводы.

• В КТП мощностью 63-250 кВА отсутствуют элементы Т2, SFб, ХS1, KK1, TA4, TA5.
