Комплектные трансформаторные подстанции киоскового типа для электроснабжения промышленных объектов.
Комплектные трансформаторные подстанции (КТП) киоскового типа представляют собой одно- или двухтрансформаторные подстанции наружной установки, предназначенные для приёма электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, её транзита (подстанции проходного типа) и преобразования в электроэнергию напряжением 0,4 кВ для электроснабжения потребителей населённых пунктов, промышленных и других объектов в районах с умеренным климатом (с температурой от минус 45 до плюс 40 °С).
КТП киоскового типа могут изготавливаться с кабельным или воздушным высоковольтным вводом, отходящие линии 0,4 кВ подстанций могут иметь кабельные или воздушно-кабельные выводы.
На отходящих линиях 0,4 кВ подстанций устанавливаются автоматические выключатели стационарного или (по требованию заказчика) выдвижного исполнения.
КТП выполняются в шкафном исполнении, основные составные части подстанции соединяются болтами.
Конструкция КТП предусматривает её установку на фундаменте, утрамбованной площадке или бетонных блоках высотой 600 мм (не входят в комплект поставки подстанции).
КТП с воздушным высоковольтным вводом подключается к линии электропередач (ЛЭП) через разъединитель (входит в комплект поставки подстанции), устанавливаемый на ближайшей к подстанции опоре ЛЭП.
На вводе РУНН подстанции предусмотрена система учета активной электрической энергии. По требованию заказчика возможна установка счётчика любой модификации (счётчика реактивной энергии, совмещенного, электронного и т.д.).
Для поддержания нормальных условий эксплуатации оборудования РУНН предусмотрена система электрообогрева подстанции. Управление системой электрообогрева может осуществляться как в ручном, так и в автоматическом режиме.
Для удобства эксплуатации КТП предусмотрена система внутреннего освещения отсеков подстанции.
Для возможности подключения линий наружного (уличного) освещения в КТП предусмотрена система наружного освещения, работа которой возможна как в ручном режиме, так и в автоматическом. По требованию заказчика КТП поставляется без системы наружного освещения.
На вводе РУНН 0,4 кВ подстанции установлены приборы контроля тока и напряжения.
Схема КТП предусматривает контроль тока и напряжения на стороне 0,4 кВ.
На подстанции предусматриваются следующие в иды защит:
от атмосферных и коммутационных перенапряжений на стороне ВН и НН подстанции;
отмеждуфазных коротких замыканий на стороне ВН подстанции;
отперегрузки силового трансформатора;
от коротких замыканий в цепях собственных нужд подстанции (цепи электрообогрева КТП, цепи внутреннего освещения);
отперегрузки и коротких замыканий отходящих линий 0,4 кВ;
газовая защита силового трансформатора (для КТП мощностью 1000 кВ-А - серийно, для КТП мощностью 630 кВА по требованию заказчика).
Подстанции имеют электрические и механические блокировки (полный комплект), обеспечивающие безопасную работу обслуживающего персонала.
Цепи ВН подстанций мощностью 63-630 кВА динамически устойчивы к токам короткого замыкания 16 кА, термически устойчивы к токам короткого замыкания 6,3 кА (в течение 3с). Цепи ВН подстанций мощностью 1000 кВА динамически устойчивы к токам короткого замыкания 32 кА, термически устойчивы к токам короткого замыкания 12,5 кА (в течение 3с).
Степень защиты, обеспечиваемая оболочкой КТП 1РЗ4 (Р23 для шкафа трансформатора).
Конструкция шкафа трансформатора и шкафа трансформаторного ввода подстанции обеспечивает локализацию воздействия открытой электрической дуги в пределах шкафа. Локализационная способность обеспечивается при односекундном токе короткого замыкания 6,3 кА.
Комплектные трансформаторные подстанции:
безопасны для окружающей среды;
имеют конструкцию, позволяющую производить быстрый монтаж и запуск в работу на месте эксплуатации, а также быстрый демонтаж при изменении места установки КТП;
имеют резиновые уплотнения на дверях и на стыковых сборных соединениях;
имеют эстетичный внешний вид;
комплектуются современными трансформаторами герметичного исполнения (серии ТМГ) собственного производства.
По требованию заказчика возможно проектирование КТП любого исполнения и комплектации (в том числе с вакуумными выключателями). При необходимости компенсации реактивной мощности в сетях электроснабжения подстанции комплектуются конденсаторными установками (КУ) с ручным или автоматическим регулированием режимов компенсации реактивной мощности для поддержания заданного коэффициента мощности в избранной заказчиком зоне регулирования.

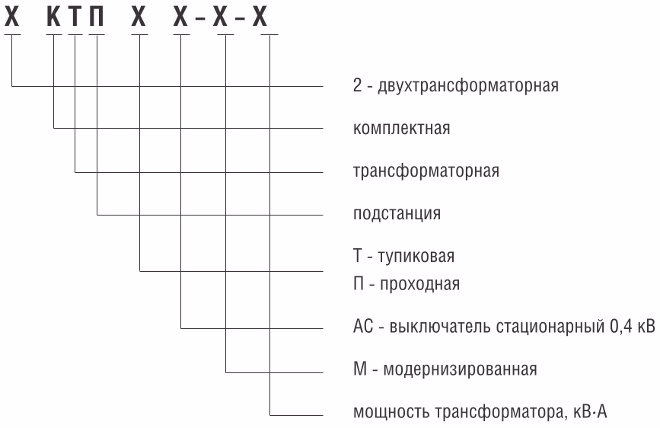

Структура условного обозначения подстанций КТП
