Уважаемые партнеры сообщаем Вам, что с 01.01.2020 в трансформаторах серий ТМГ12, ТМГ21, ТМГ33 мощностью 1250 кВА вместо ввода М48 будет использоваться ввод М42 в связи с чем изменяют габаритные размеры.
Для трансформатора ТМГ12-1250
Имеется: Таблица А.1 – Габаритные, установочные и присоединительные размеры в миллиметрах.
Тип трансформатора | L | B | H | H1 | A |
ТМГ12-1250/10-У1 (ХЛ1,УХЛ1) | 1800 max | 1110 max | 2100 max | 1655 max | 820 ± 5 |
ТМГ12-1250/15-У1 (ХЛ1,УХЛ1) |
Продолжение таблицы А.1 в миллиметрах.
Тип трансформатора | A1 | A2 | A3 | A4 | b | b1 |
ТМГ12-1250/10-У1 (ХЛ1, УХЛ1) | 820 ± 5 | 230 ± 10 | 160 ± 15 | 160 ± 15 | 190 ± 10 | 90 ± 5 |
Должно быть: Таблица А.1 – Габаритные, установочные и присоединительные размеры в миллиметрах.
Тип трансформатора | L | B | H | H1 | A |
ТМГ12-1250/10-У1 (ХЛ1,УХЛ1) | 1800 max | 1110 max | 2000 max | 1655 max | 820 ± 5 |
ТМГ12-1250/15-У1 (ХЛ1,УХЛ1) | 1800 max | 1110 max | 2070 max | 1655 max | 820 ± 5 |
Продолжение таблицы А.1 в миллиметрах.
Тип трансформатора | A1 | A2 | A3 | A4 | b | b1 |
ТМГ12-1250/10-У1 (ХЛ1, УХЛ1) | 820 ± 5 | 230 ± 10 | 160 ± 15 | 160 ± 15 | 190 ± 10 | 90 ± 5 |
ТМГ12-1250/15-У1 (ХЛ1,УХЛ1) | 820 ± 5 | 230 ± 10 | 160 ± 15 | 160 ± 15 | 190 ± 10 | 90 ± 5 |
Для трансформатора ТМГ21-1250
Имеется: Таблица А.1 – Габаритные, установочные и присоединительные размеры в миллиметрах.
Тип трансформатора | L | B | H | H1 | A |
ТМГ21-1250/10-У1 (ХЛ1,УХЛ1) | 2045 max | 1210 max | 1850 max | 1425 max | 820 ± 5 |
Продолжение таблицы А.1 в миллиметрах.
Тип трансформатора | A1 | A2 | A3 | A4 | b | b1 |
ТМГ21-1250/10-У1 (ХЛ1, УХЛ1) | 820 ± 5 | 230 ± 10 | 160 ± 15 | 160 ± 15 | 190 ± 10 | 90 ± 5 |
Должно быть: Таблица А.1 – Габаритные, установочные и присоединительные размеры в миллиметрах.
Тип трансформатора | L | B | H | H1 | A |
ТМГ21-1250/10-У1 (ХЛ1,УХЛ1) | 2045 max | 1210 max | 1780 max | 1425 max | 820 ± 5 |
Продолжение таблицы А.1 в миллиметрах.
Тип трансформатора | A1 | A2 | A3 | A4 | b | b1 |
ТМГ21-1250/10-У1 (ХЛ1, УХЛ1) | 820 ± 5 | 230 ± 10 | 160 ± 15 | 160 ± 15 | 190 ± 10 | 90 ± 5 |
Для трансформатора ТМГ33-1250
Имеется: Таблица А.1 – Габаритные, установочные и присоединительные размеры в миллиметрах.
Тип трансформатора | L | B | H | H1 | A |
ТМГ33-1250/10-У1 (ХЛ1,УХЛ1) | 1950 max | 1220 max | 1820 max | 1430 max | 820 ± 5 |
Продолжение таблицы А.1 в миллиметрах.
Тип трансформатора | A1 | A2 | A3 | A4 | b | b1 |
ТМГ33-1250/10-У1 (ХЛ1, УХЛ1) | 820 ± 5 | 230 ± 10 | 160 ± 10 | 160 ± 10 | 185 ± 10 | 165 ± 5 |
Должно быть: Таблица А.1 – Габаритные, установочные и присоединительные размеры в миллиметрах.
Тип трансформатора | L | B | H | H1 | A |
ТМГ33-1250/10-У1 (ХЛ1,УХЛ1) | 11950 max | 1220 max | 1780 max | 1430 max | 820 ± 5 |
Продолжение таблицы А.1 в миллиметрах.
Тип трансформатора | A1 | A2 | A3 | A4 | b | b1 |
ТМГ33-1250/10-У1 (ХЛ1, УХЛ1) | 820 ± 5 | 230 ± 10 | 160 ± 10 | 160 ± 10 | 185 ± 10 | 165 ± 5 |

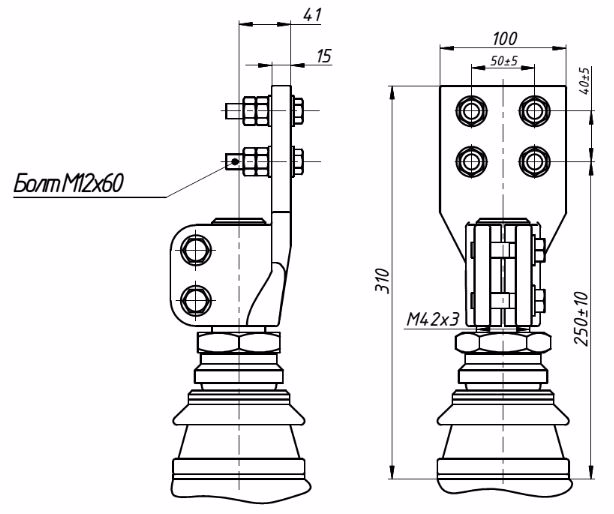

Ввод НН на номинальный ток 2000 А
