Технические характеристики ТМГ

9 января 2019

Трехфазные масляные трансформаторы ТМГ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от плюс 40 до минус 45 °С) или холодного (от плюс 40 до минус 60 °С ) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до + 5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5 %.

Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания +10%; потери короткого замыкания на основном ответвлении +10%; потери холостого хода +15%; полная масса +10%.

Трансформаторы ТМГ герметичного исполнения, без маслорасширителей.

Температурные изменения объема масла компенсируются изменением объема гофров бака за счет упругой их деформации.

Для контроля уровня масла трансформаторы снабжаются маслоуказателем поплавкового типа.

Для предотвращения возникновения избыточного давления в баке сверх допустимого в трансформаторах мощностью от 16 до 63 кВ.А устанавливается предохранительный клапан.

Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимой величины в трансформаторах мощностью 100 кВ-А и выше, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра.

Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы мощностью 1000 и 1250 кВ.А, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.

Вводы ВН трансформаторов класса напряжения 20 кВ снабжены изоляторами РРS штепсельного типа.

Трансформаторы мощностью 630 кВ-А и выше комплектуются транспортными роликами для перемещения трансформаторов в продольном и поперечном направлениях.



Технические характеристики трансформаторов ТМГ мощностью 16... 63 кВ+А классов напряжения б; 10; 15; 27,5 кВ

Технические характеристики трансформаторов ТМГ мощностью 16 - 63 кВ+А

Схема устройства трансформаторов ТМГ мощностью 16... 63 кВ

Трансформаторы ТМГ мощностью 16 - 63 кВ

  1. патрубок для заливки масла;
  2. предохранительный клапан;
  3. ввод ВН;
  4. ввод НН:
  5. маслоуказатель;
  6. серьга для подъема трансформатора;
  7. гильза термометра;
  8. табличка;
  9. бак*;
  10. зажим заземления;
  11. пробка сливная;
  12. переключатель;
  13. пробивной предохранитель (устанавливается по заказу потребителя)

* - графика рисунка соответствует трансформатору мощностью 40 кВ+А

Примеры продукции ТМГ 16 - 63 кВ-А

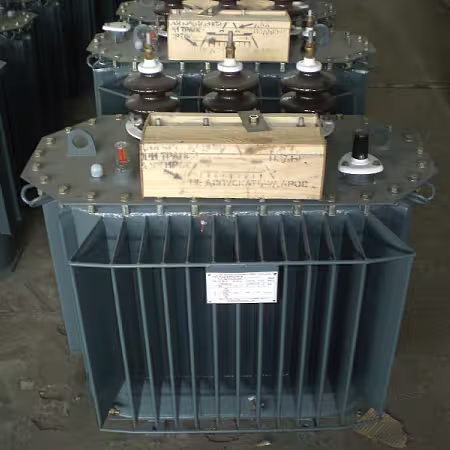

ТМГ 16 кВА 10/0,4 кВ

ТМГ 25 кВА 27,5/0,4 кВ

ТМГ 40 кВА 6/0,23 кВ

ТМГ 63 кВА 15/0,4 кВ



Технические характеристики трансформаторов ТМГ мощностью 630... 1250 кВ-А класса напряжения 20 кВ

Технические характеристики трансформаторов ТМГ мощностью 630 - 1250 кВ-А

Схема устройства трансформаторов ТМГ мощностью 630... 1250 кВ+А

Трансформаторы ТМГ мощностью 630 - 1250 кВ+А


  1. ролик транспортный;
  2. пробка сливная;
  3. зажим заземления;
  4. бак*;
  5. табличка:
  6. гильза для стеклянного термометра ци термобаллона манометрического термометра;
  7. маслоуказатель;
  8. ввод ВН:
  9. ввод НН;
  10. патрубок для заливки масла;
  11. переключатель;
  12. серьга для подъёма трансформатора;
  13. пробивной предохранитель (устанавливается по заказу потребителя).

* - график а рисунка соответствует трансформатору мощностью 1250 кВ-А.

Примеры продукции ТМГ 630 - 1250 кВ-А

ТМГ 630 кВА 20/0,4 кВ

ТМГ 630 кВА 20/0,4 кВ

ТМГ 1000 кВА 20/0,4 кВ

ТМГ 1000 кВА 20/0,4 кВ

ТМГ 1000 кВА 20/0,4 кВ

ТМГ 1250 кВА 20/0,4 кВ



Заключение

Система менеджмента качества проектирования, разработки, производства и поставки трансформаторов и комплектных трансформаторных подстанций сертифицирована международным органом по сертификации "РЕКВА", Германия (№ 99535 от 01.01.2000), на соответствие МС ИСО 9001:2015 и национальным органом по сертификации БелГИСС (№ ВУ/112 05.0.0.0034 от 24.12.1999) на соответствие СТЬ [$0 9001-20715.

Силовые трансформаторы соответствуют международным стандартам серии МЭК 60076 и сертифицированы Европейским нотифицированным органом "Словацкий электротехнический институт ЕУРШ" (сертификаты! соответствия № 00547/101/1/2005, № 00548/101/1/2005).

Гарантийный срок эксплуатации трансформаторов - 5 лет с даты выпуска, трансформатора ТМТО - 3 года со дня ввода в эксплуатацию.
